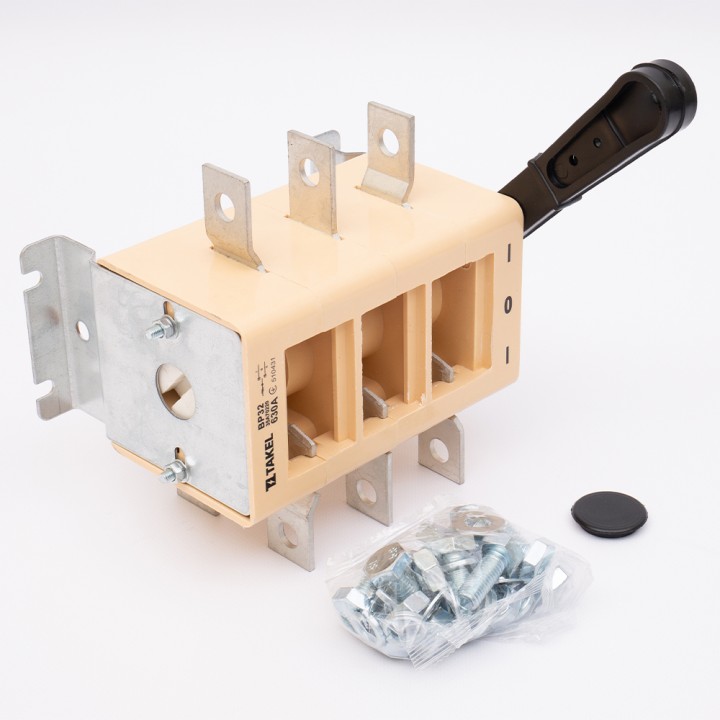

(510431) Выключатель-разъединитель ВР32-39А70220 630А, на 2 напр. без ДГК, TAKEL
(510431) Выключатель-разъединитель ВР32-39А70220 630А, на 2 напр. без ДГК, TAKEL
Код: 510431Назначение: Выключатели-разъединители серии ВР-32 тм Takel предназначены для ручной (неавтоматической) коммутации в цепях переменного тока с частотой 50Гц и номинальным напряжением до 690В.
Особенности конструкции:
- Все аппараты серии ВР-32 тм Takel имеют трехполюсное исполнение;
- В корпусе ВР-32 установлены контакты ножевого типа;
- Коммутация выключателя (включение, выключение и переключение) осуществляется с помощью рычага, возвращающего вал, оборудованный контактными зажимами;
- Благодаря такой конструкции при размыкании контактов происходит так называемый двойной разрыв цепи (контакты размыкаются одновременно с двух сторон от вала), что значительно увеличивает надежность и безопасность данного коммутационного аппарата;
- Также конструкция корпуса ВР-32 позволяет зрительно контролировать замыкание и размыкание контактных групп;
- Для гашения дуги, возникающей при замыкании и размыкании контактов, используются дугогасительные камеры (далее ДГК), которые в серии ВР-32 являются съемными и могут быть легко заменены.
- В линейке также находятся выключатели-разъединители без ДГК, но компания Takel рекомендует использовать аппараты с ДГК.
- Серия ВР-32 делится на два типа коммутационных аппаратов: Аппараты по одному и двум направлениям. В данном случае подразумевается количество направлений движения рукоятки в сторону замыкания контактов. Выключатель-разъединитель на одно направление имеет два положения рукоятки (одно из замкнутых контактных групп и другое с разомкнутыми), а аппарат на два направления имеет три положения рукоятки (среднее нейтральное , когда все контакты разомкнуты и два крайних с замкнутым состоянием контактов );
- В линейке ВР-32 тм Takel предлагаются разные варианты выполнения рукоятки: боковая рукоятка (расположенная сбоку на самом аппарате, боковая рукоятка со смещением (для размещения на боковой стенке щита) и рукоятка с передним смещением (для размещения на передней стенке щита)
Важно:
Выключатели ВР-32 являются только коммутационными аппаратами и не выполняют функции защиты кабельных сетей от сверхтоков, а также защиты людей от поражения электрическими токами. При использовании аппаратов ВР-32 вместе с ними следует применять отдельные средства защиты кабельных линий, такие как плавкие предохранители ножевого типа и их держатели (рекомендуемые серия NT тм Takel)..
Характеристика:
Торговая марка: - Takel
Наименование сокращенное - Выключатель-разъединитель ВР32-39А70220
Степень защиты - IP00
Износостойкость, цикл - 16000
Категория использование - AC-21 B
Исполнения - С боковой рукояткой и без дугогасительных камер
Един. измер. - шт.
Кол-во полюсов - 3
Номинальное напряжение (Uн), В - 400/690
Частота (F), Гц - 50
Номинальный ток (Iн), А - 630
Коммутационная износостойкость, циклов - 1000
Номинальное импульсное выдерживаемое напряжение Uimp, кВт - 8
Номинальное напряжение изоляции (Ui, AC), В - 690
Номинальный кратковременно выдерживающий ток Icw, кА - 16
Номинальный условный ток короткого замыкания Icc, кА - 32
Кол-во положений - 3 (2 направления)
Рабочая температура, C - -30 +40
- Номинальный ток:
- 630 A
- Напряжение:
- 400 V
- Поставка:
- Cо склада
- Тип устройства:
- Выключатель нагрузки
- Производство:
- TAKEL
- Серия:
- ВР32
- Количество полюсов:
- 3
